Вид под корпусом¶

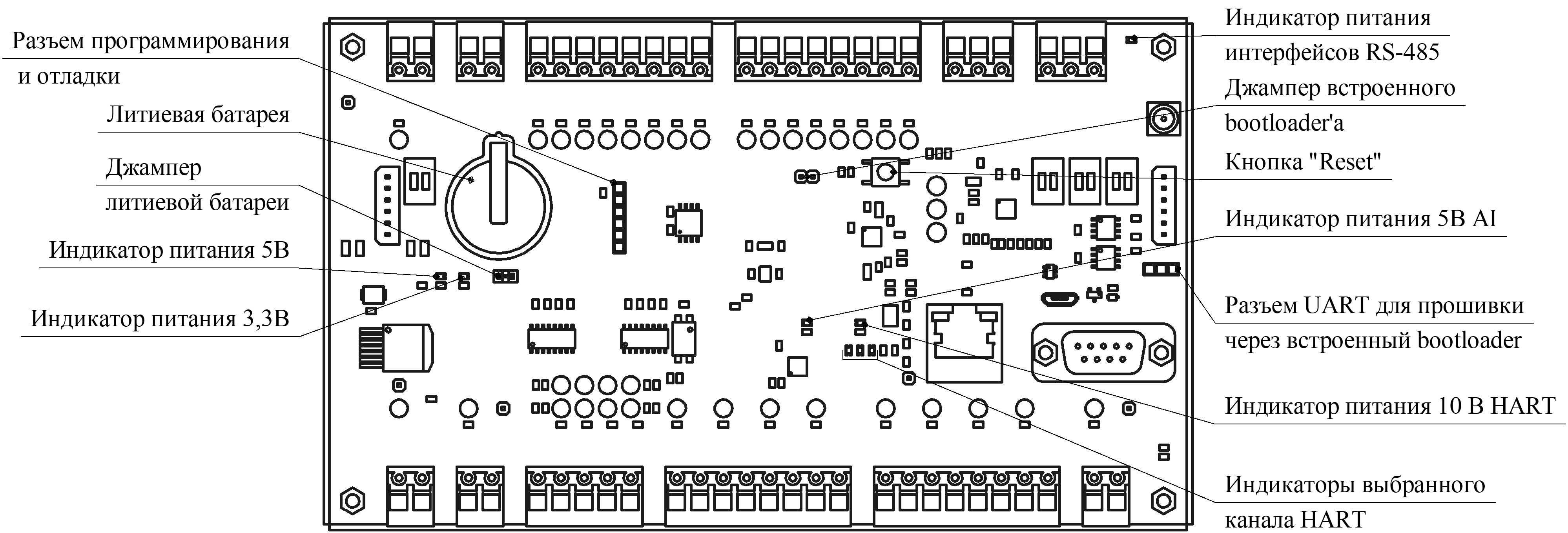

На верхней стороне печатной платы расположены:
- литиевая батарейка типоразмера CR2025 для питания RTC и сохранения заданных настроек;
- джампер литиевой батареи;
- разъем для программирования и отладки контроллера;
- светодиодные индикаторы питающих напряжений;
- светодиодные индикаторы выбранного канала AI для интерфейса HART;
- светодиодные индикаторы интерфейсов RS-485_1, RS-485_2, RS-232;
- разъем UART для прошивки контроллера через встроенный bootloader;
- джампер для активации встроенного bootloader’а (для активации bootloader’а необходимо установить данный джампер и нажать кнопку «reset», по окончании прошивки необходимо снять джампер и снова нажать кнопку «reset»);
Так же на лицевой стороне платы расположены контрольные точки для диагностики работоспособности контроллера. Более подробное описание контрольных точек для диагностики смотри в разделе Техническое обслуживание и ремонт.
