Межмодульное соединение

Межмодульная шина предназначена для подключения модулей расширения в пределах одного монтажного шкафа. Возможно питание по межмодульной шине нескольких устройств (максимальный ток до 5 А). Межмодульная шина не обеспечивает гальванической изоляции.

Межмодульное соединение осуществляется с помощью шлейфа длиной 50 мм, поставляемого в комплекте с модулями расширения. Шлейф большей длины заказывается отдельно.

Соединение в кольцо

При монтаже ПЛК и модулей расширения в пределах одного монтажного шкафа рекомендуется соединение типа «кольцо». Такое подключение позволяет повысить надежность и выполнить замену любого из модулей не нарушая связи ПЛК с остальными модулями.

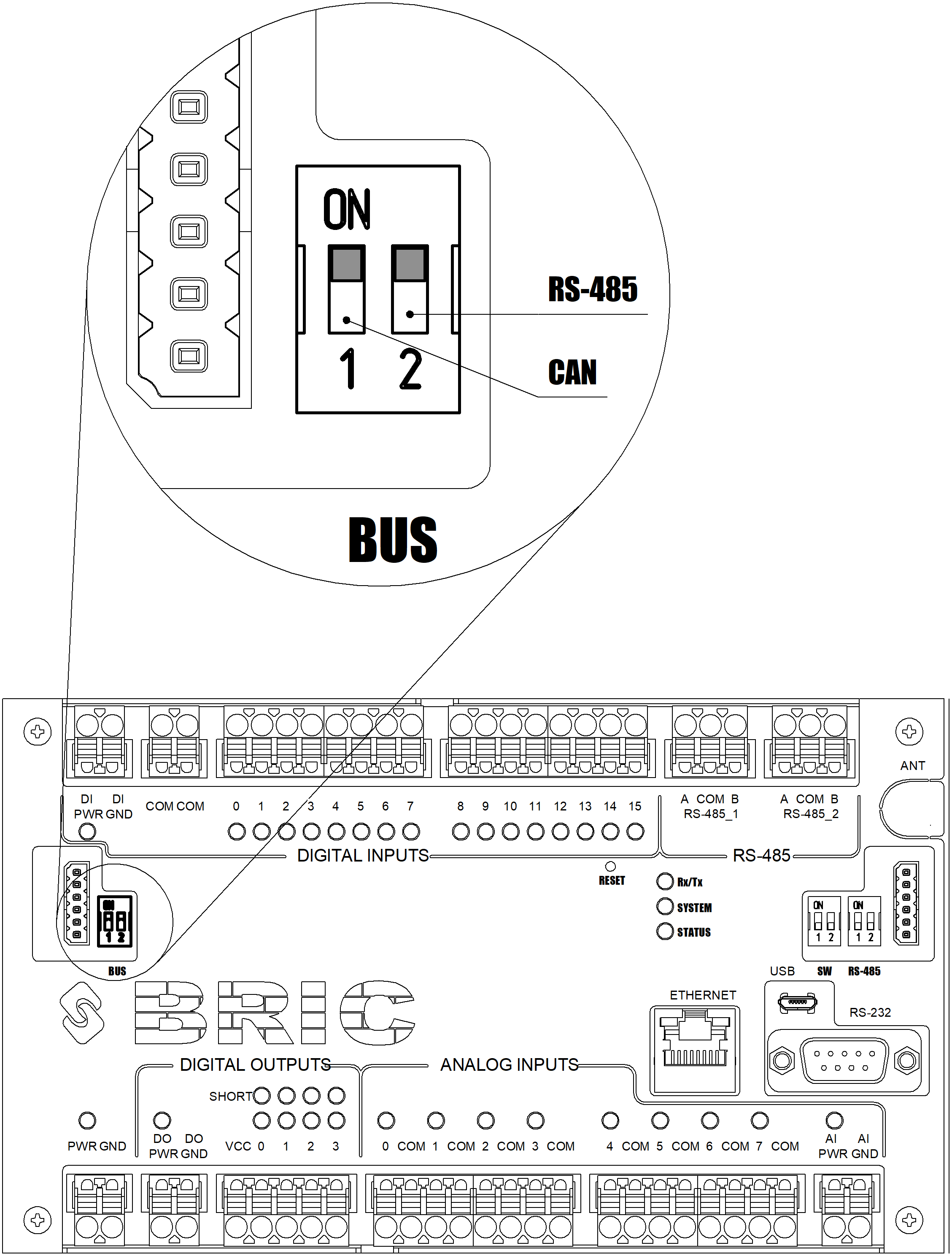

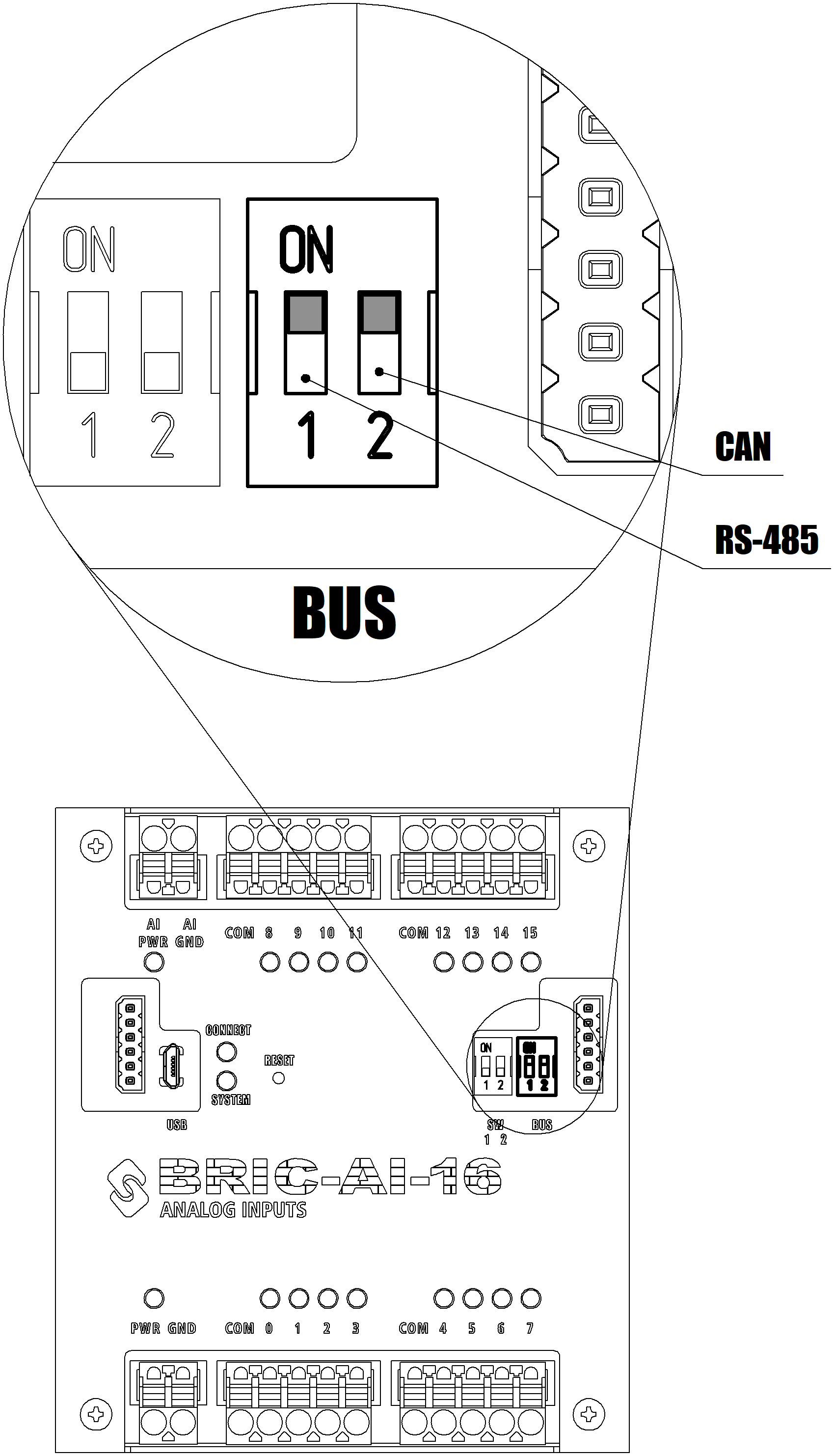

При подключении типа «кольцо» согласующие резисторы (терминаторы) межмодульных интерфейсов должны быть подключены только со стороны ПЛК соответствующими переключателями «BUS».

_images/immo_ring.png

Последовательное подключение

Если подключаемые модули расширения располагаются за пределами монтажного шкафа, рекомендуется использовать последовательное подключение. В таком случае согласующие резисторы (терминаторы) межмодульных интерфейсов должны быть подключены на крайних устройствах шины.

_images/immo_line.png

Примечание

При протяженности межмодульной шины менее 5м допускается подключение согласующих резисторов (термиинаторов) межмодульных интерфейсов только со стороны ПЛК.

Межмодульный разъем

_images/immodule.png

Назначение выводов межмодульного разъема указаны на рисунке выше.

Клеммы PWR и GND на межмодульном разъеме и одноименные клеммы питания модуля соединены напрямую.

Предупреждение

В отличие от межмодульного интерфейса RS-485, интерфейс CAN предназначен только для межмодульного взаимодействия устройств линейки «BRIC». Не используйте его для подключения других устройств.
